PAM GLOBAL TYRODUR Fallrohr-Fertigkonsolen Set DN50
Artikel-Nr. : 235621
Beschreibung

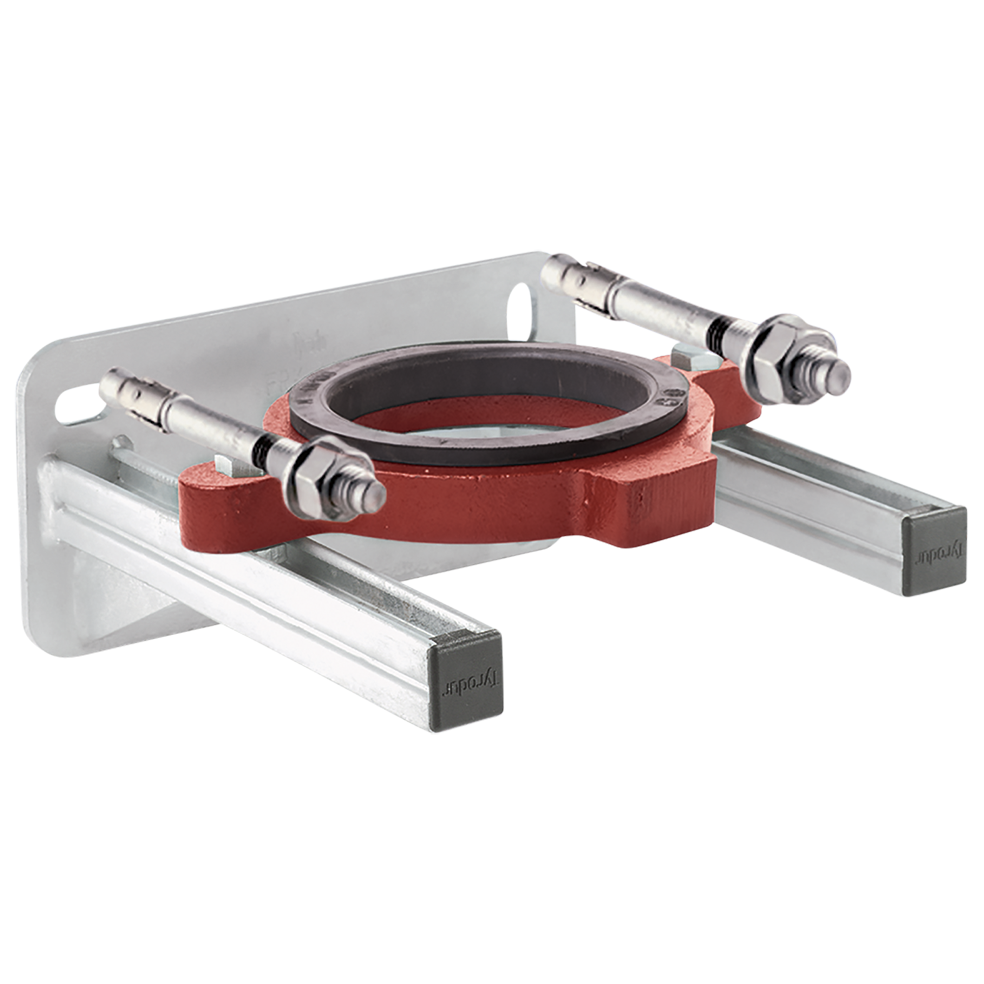

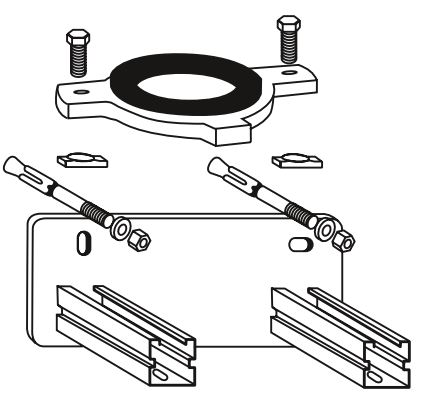

PAM-GLOBAL® TYRODUR Fallrohr-Fertigkonsolen SET aus Konsole, Auflagerung mit Gummi und Befestigungsmaterial (je 2 Sechskantschrauben M 12 x 35, Gewindeplatten GWP 45/12 Z und Bolzenanker BZ 12-30/125 M12). Die Fallrohr-Fertigkonsole wird mit den Bolzenankern an der Wand fixiert; die Auflagerung wird mit den Sechskantschauben und Gewindeplatten auf der Konsole befestigt. Anschließend Fallrohrstützen in die Auflagerung schieben. Die Profilschiene ist kürzbar. Die Befestigungsrichtlinien von Pam Building sind zu beachten.
Produktvarianten
| Artikelnummer | DN | DN | Angle | Länge | Höhe | Breite | Mass |
|---|---|---|---|---|---|---|---|
| 235621 | 50 | - | - | 205 | 100 | 268 | 3,66 |
| 235622 | 80 | - | - | 225 | 100 | 268 | 3,94 |
| 235623 | 100 | - | - | 269 | 100 | 323 | 5,35 |
| 235624 | 125 | - | - | 283 | 100 | 323 | 5,53 |
Alle Maße in mm, Gewichte sind Nenngewichte in kg
Technische Infos & Produktbeschreibung
Produktbeschreibung:
PAM-GLOBAL® TYRODUR Fallrohr-Fertigkonsolen SET aus Konsole, Auflagerung mit Gummi und Befestigungsmaterial (je 2 Sechskantschrauben M 12 x 35, Gewindeplatten GWP 45/12 Z und Bolzenanker BZ 12-30/125 M12). Die Fallrohr-Fertigkonsole wird mit den Bolzenankern an der Wand fixiert; die Auflagerung wird mit den Sechskantschauben und Gewindeplatten auf der Konsole befestigt. Anschließend Fallrohrstützen in die Auflagerung schieben. Die Profilschiene ist kürzbar. Die Befestigungsrichtlinien von Pam Building sind zu beachten.
Anwendungsbereich:
- Gebäudeinstallation
- Häusliches Ab-/Regenwasser
- Sonderabwässer
Technische Infos:
Profilschienenlänge:
DN 50-80: 262 mm
DN 100-125: 315 mm
Lastgrenzen in kN
DN 50-80: Lastfall 1* 2,3 kN, Lastfall 2* 1,15 kN
DN 100-125: Lastfall 1* 3,3 kN, Lastfall 2* 1,65 kN
*Lastfall 1 = Befestigung der Auflagerung auf halber Profilschienenlänge
*Lastfall 2 = Befestigung der Auflagerung am äußersten Ende der Profilschiene
DN 50-80: 262 mm
DN 100-125: 315 mm
Lastgrenzen in kN
DN 50-80: Lastfall 1* 2,3 kN, Lastfall 2* 1,15 kN
DN 100-125: Lastfall 1* 3,3 kN, Lastfall 2* 1,65 kN
*Lastfall 1 = Befestigung der Auflagerung auf halber Profilschienenlänge
*Lastfall 2 = Befestigung der Auflagerung am äußersten Ende der Profilschiene
- Infos zum Recycling : Metallische Bestandteile sind vollständig recycelbar
