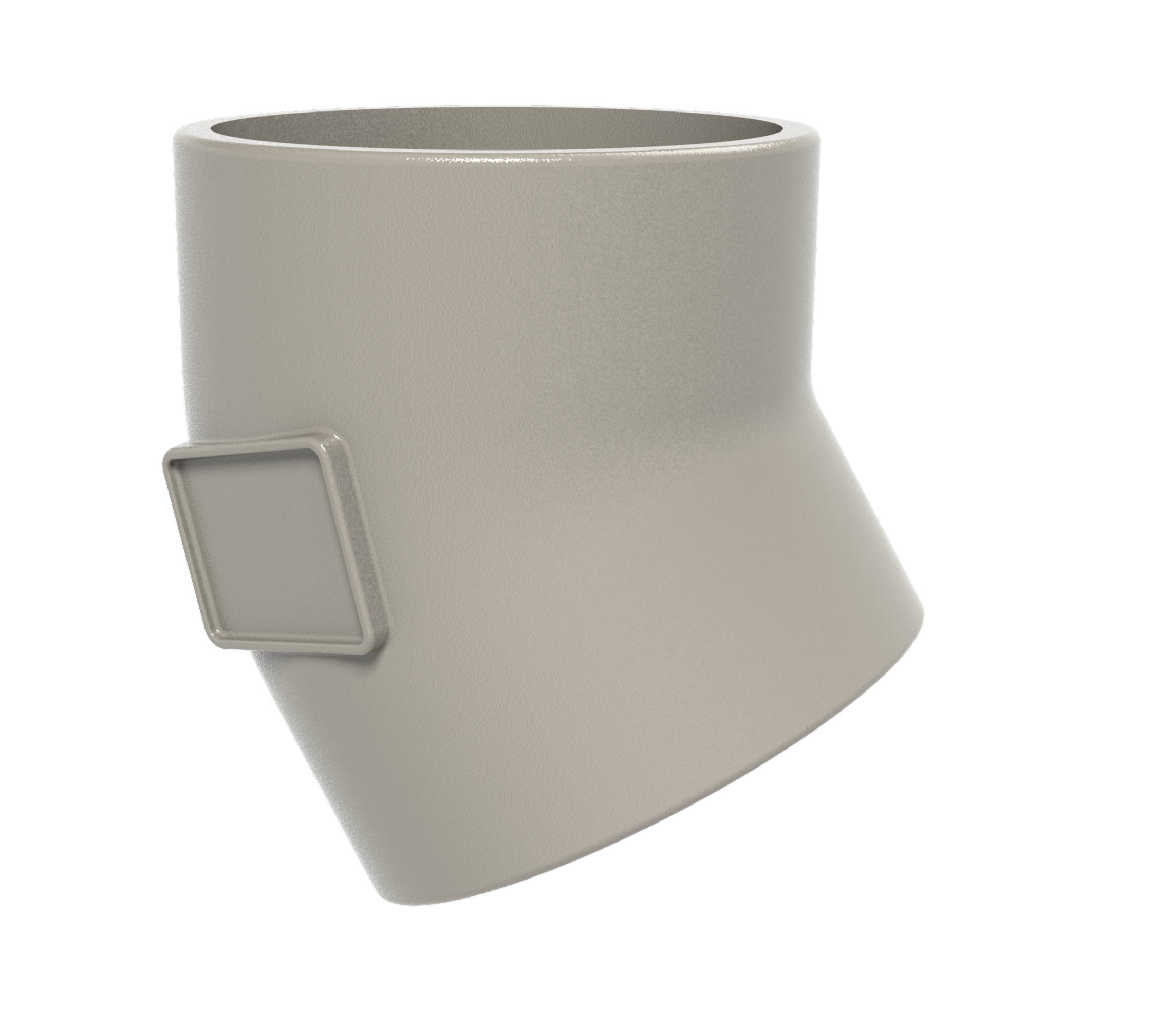

ITINERO (BML/TML) Bogen 30° DN 300

Artikel-Nr. : 277912

Beschreibung

Muffenlose Formstücke aus dem ITINERO® Programm eignen sich für den Abtransport von Regenwasser und Abwasser bei Infrastrukturprojekten. Sie entsprechen der europäischen Norm EN 877 sowie der DIN 19522. Die hochwertige Innen- und Außenbeschichtung schützt die Formstücke zuverlässig bei Transport, Einbau und im Betrieb. Sie können in Gebäuden, bei freier Bewitterung oder in der Erdverlegung eingesetzt werden. Im System mit ITINERO® Rohren und Verbindern sind sie nichtbrennbar (A2, s1 d0 nach DIN EN 13501-1) und schallgeschützt. Von Pam Building erhalten Sie ein umfangreiches Lieferprogramm an Bogen mit Winkelstellungen von 15° bis 88°. Im Brückenbau sind lt. ZTV-ING Richtungsänderungen in der Regel mit Bögen ≤ 45° zu erstellen.

Produktvarianten Technische Infos Downloads BIM
Datenblatt

Produktvarianten

Artikelnummer DN DN Winkel Länge Höhe Breite Gewicht
277821 100 - 30 132 136 110 1,30
277829 125 - 30 160 164 135 2,00
277834 150 - 30 189 188 160 3,00
277856 200 - 30 243 229 210 5,40
277910 250 - 30 309 270 274 9,70
277912 300 - 30 367 322 326 15,50

Alle Maße in mm, Gewichte sind Nenngewichte in kg

Technische Infos & Produktbeschreibung

Produktbeschreibung:

Muffenlose Formstücke aus dem ITINERO® Programm eignen sich für den Abtransport von Regenwasser und Abwasser bei Infrastrukturprojekten. Sie entsprechen der europäischen Norm EN 877 sowie der DIN 19522. Die hochwertige Innen- und Außenbeschichtung schützt die Formstücke zuverlässig bei Transport, Einbau und im Betrieb. Sie können in Gebäuden, bei freier Bewitterung oder in der Erdverlegung eingesetzt werden. Im System mit ITINERO® Rohren und Verbindern sind sie nichtbrennbar (A2, s1 d0 nach DIN EN 13501-1) und schallgeschützt. Von Pam Building erhalten Sie ein umfangreiches Lieferprogramm an Bogen mit Winkelstellungen von 15° bis 88°. Im Brückenbau sind lt. ZTV-ING Richtungsänderungen in der Regel mit Bögen ≤ 45° zu erstellen.

Anwendungsbereich:

  • Erdverlegung
  • Erdverlegung möglich bis zur Bodengruppe II (aggressiv)
  • Brücken und Tunnels
  • Brückenentwässerung
  • Verlegung in Tunnels

Produktvorteile:

  • Widerstandsfähig
  • Druckbeständig
  • Nichtbrennbar
  • Robust & verschleißfest
  • Hohe statische Belastbarkeit
  • Unempfindlich gegenüber
  • Hitze & Kälte
  • Extrem witterungsbeständig
  • Außenverzinkung
  • Bauwerkskonforme Längenausdehnung

Technische Infos:

Heißwasserbeständigkeit : 24h bei 95°C
Beständigkeit gegen Temperaturwechsel: 1500 Zyklen zwischen 15°C und 93°C
Beständigkeit gegen Salzsprühnebel: 1500 Stunden
Beständigkeit gegen Abwasser: geprüft 30 Tage bei 50°C
Beständigkeitsbereich 2 ≤ pH ≤ 12

Beschichtungsaufbau:

Pulverbeschichtung (Grau DB 702)
  • Werkstoff: Gusseisen
  • Produktnormen: DIN EN 877, DIN 19522, CE
  • Brandverhalten:
    Brandverhalten A2, s1 d0 nach DIN EN 13501-1 / Baustoffklasse A2 nach DIN 4102-1 (nichtbrennbar)
  • Recyclinganteil: 99%
  • Infos zum Recycling : Vollständig recycelbar;Komplette Rückführung in Wertstoffkreislauf für Eisenprodukte problemlos möglich.
