PAM-GLOBAL Flex HP INOX Verbinder DN400
Artikel-Nr. : 278484
Beschreibung
PAM-GLOBAL® HP Flex Inox Verbindungen dienen für die Verbindung von Rohren und Formstücken nach DIN EN 877 bei Verlegung im Gebäude, bei freier Bewitterung (wie im Brückenbau) oder im Erdreich. Sie zeichnen sich durch ihre stabile Bauweise, hohe Druckdichtheit und einen großen Nennweitenbereich aus. Aufgrund der fehlenden Längskraftschlüssigkeit sind ggfs. Widerlager nötig, alternativ kann der HP Grip Inox eingesetzt werden. Empfehlenswert für die Brücken- oder Tunnelentwässerung.
Produktvarianten
| Article number. | DN | DN | Angle | Länge | Höhe | Breite | Mass |
|---|---|---|---|---|---|---|---|
| 278478 | 100 | - | - | 89 | 150 | 133 | 2,00 |
| 278479 | 125 | - | - | 114 | 177 | 155 | 2,30 |
| 278480 | 150 | - | - | 114 | 202 | 181 | 2,50 |
| 278481 | 200 | - | - | 114 | 252 | 242 | 3,20 |
| 278482 | 250 | - | - | 114 | 316 | 295 | 3,50 |
| 278483 | 300 | - | - | 144 | 414 | 352 | 9,50 |
| 278484 | 400 | - | - | 144 | 516 | 458 | 9,00 |
| 278485 | 500 | - | - | 144 | 619 | 561 | 11,00 |
| 278486 | 600 | - | - | 144 | 721 | 663 | 13,00 |
Alle Maße in mm, Gewichte sind Nenngewichte in kg
Technische Infos & Produktbeschreibung
Produktbeschreibung
PAM-GLOBAL® HP Flex Inox Verbindungen dienen für die Verbindung von Rohren und Formstücken nach DIN EN 877 bei Verlegung im Gebäude, bei freier Bewitterung (wie im Brückenbau) oder im Erdreich. Sie zeichnen sich durch ihre stabile Bauweise, hohe Druckdichtheit und einen großen Nennweitenbereich aus. Aufgrund der fehlenden Längskraftschlüssigkeit sind ggfs. Widerlager nötig, alternativ kann der HP Grip Inox eingesetzt werden. Empfehlenswert für die Brücken- oder Tunnelentwässerung.
Anwendungsbereich :
- Inox Verbindungen
- Freie Bewitterung, z.B. Parkhäuser und Fassaden
- Räume mit besonderen Umgebungsbedingungen
- Regenwasserleitungen
- Häusliches Ab-/Regenwasser
- Ventilwasser
Technische Infos
Druckdichtheit:- bis DN 200: bis 10 bar, Abwinkelung max. 3°- bis DN 400: bis 10 bar, Abwinkelung max. 1,5°- über DN 400: bis 6 bar, Abwinkelung max. 1,5°Längskraftschlüssigkeit: keine. Bei zu erwartenden Innendrücken HP Grip Inox oder Rapid-Verbinder mit Krallen benutzen.

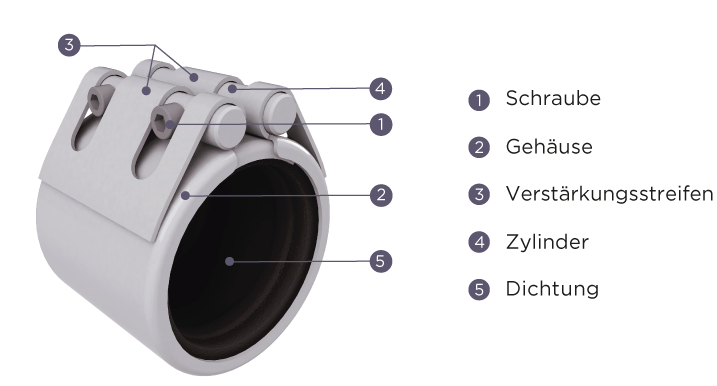

- Werkstoff : Gehäuse, Verschlussbolzen und Schrauben aus Werkstoff 1.4404Dichtung EPDM
- Produktnormen : DIN EN 877
- Infos zum Recycling : Metallgehäuse vollständig recycelbar
