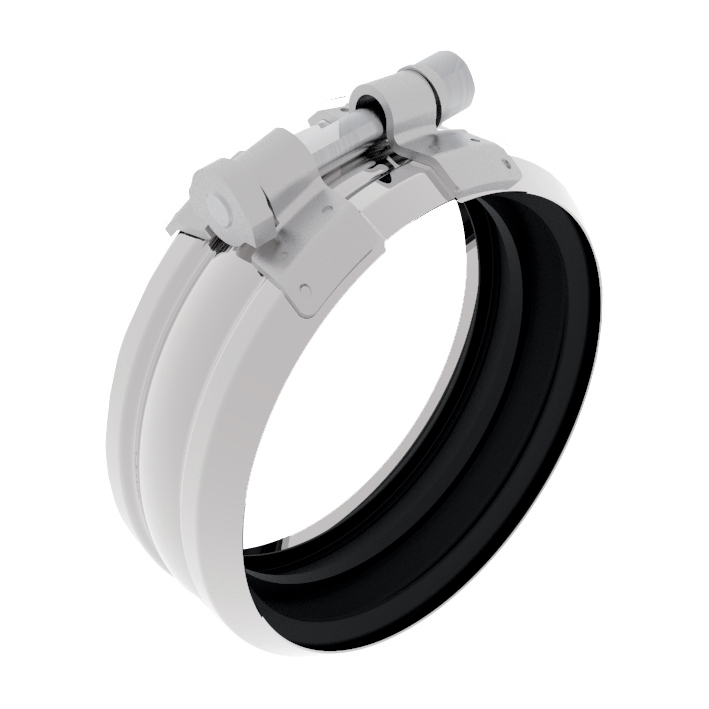

PAM-GLOBAL Rapid S Verbinder DN300
Artikel-Nr. : 228771
Beschreibung
PAM-GLOBAL® Rapid S Verbindungen dienen für die Verbindung von Rohren und Formstücken nach DIN EN 877 bei Verlegung im Gebäude. Rapidverbinder eignen sich für Leitungen mit Brandschutzauflagen und bieten über die normgerechte Druckdichtheit hinaus auch Längskraftschlüssigkeit bis 0,5 bar. Die Montage ist schnell und unkompliziert, die Blockmontage in DN 50 bis DN 200 sorgt für eine geringe Fehleranfälligkeit.
Produktvarianten
| Article number. | DN | DN | Angle | Länge | Höhe | Breite | Mass |
|---|---|---|---|---|---|---|---|
| 210424 | 50 | - | - | 70 | 80 | 42 | 0,10 |
| 210426 | 80 | - | - | 90 | 103 | 42 | 0,12 |
| 210427 | 100 | - | - | 125 | 139 | 48 | 0,18 |
| 210428 | 125 | - | - | 147 | 161 | 56 | 0,28 |
| 210429 | 150 | - | - | 172 | 187 | 56 | 0,32 |
| 210430 | 200 | - | - | 223 | 240 | 70 | 0,60 |
| 228759 | 250 | - | - | 290 | 315 | 95 | 1,10 |
| 228771 | 300 | - | - | 350 | 375 | 95 | 1,25 |
Alle Maße in mm, Gewichte sind Nenngewichte in kg
Technische Infos & Produktbeschreibung
Produktbeschreibung
PAM-GLOBAL® Rapid S Verbindungen dienen für die Verbindung von Rohren und Formstücken nach DIN EN 877 bei Verlegung im Gebäude. Rapidverbinder eignen sich für Leitungen mit Brandschutzauflagen und bieten über die normgerechte Druckdichtheit hinaus auch Längskraftschlüssigkeit bis 0,5 bar. Die Montage ist schnell und unkompliziert, die Blockmontage in DN 50 bis DN 200 sorgt für eine geringe Fehleranfälligkeit.
Anwendungsbereich :
- Gebäudeinstallation
- Regenwasserleitungen
- Häusliches Ab-/Regenwasser
- Ventilwasser
- Sonderabwässer
- Heißwasserbeständig
- Mineralölhaltige Abwässer
- Abflusswasser
- Industrielle Abwässer - nicht benutzen
Technische Infos
Druckdichtheit im zugentlasteten Zustand:- bis DN 200: bis 5 bar, Abwinkelung max. 3°- über DN 200: bis 3 bar, Abwinkelung max. 1,5°Längskraftschlüssigkeit: bis 0,5 bar. Bei höheren zu erwartenden Innendrücken sind die Rohre gegen Auseinandergleiten zu sichern, z.B. mit Krallen oder Widerlagern.
- Werkstoff : Profilschelle Werkstoff 1.4510 bzw. 1.4511Spannköpfe 1.4301Verschlussteile chromfrei beschichtetDichtung EPDM bzw. NBR
- Produktnormen : DIN EN 877, GEG Gütesicherung RAL-GZ 698
- Infos zum Recycling : Metallgehäuse vollständig recycelbar
