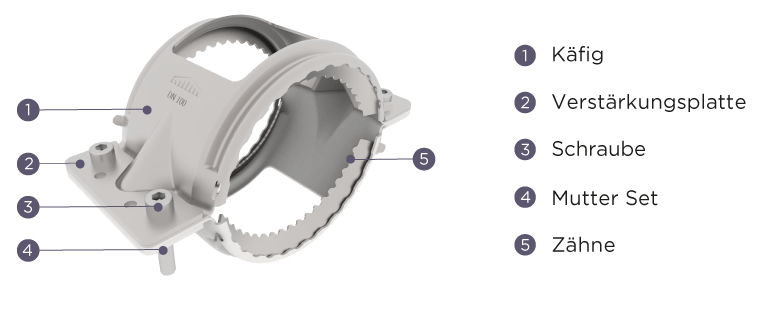

PAM-GLOBAL Unigrip Kralle DN80
Artikel-Nr. : 221268
Beschreibung
Die PAM-GLOBAL® UNIGRIP Kralle dient zur Sicherung der Längskraftschlüssigkeit in Bereichen mit erhöhter Innendruckbelastung, wie im Rückstaubereich, an Druckschleifen von Hebeanlagen, an Richtungsänderungen im unteren Bereich von hohen Fallleitungen ohne Abgänge (z.B. Regenwasserfallleitungen) sowie bei Entwässerungssystemen mit Druckströmung. Die UNIGRIP Kralle kann wahlweise über Rapid- oder CV-Verbinder montiert werden.
Produktvarianten

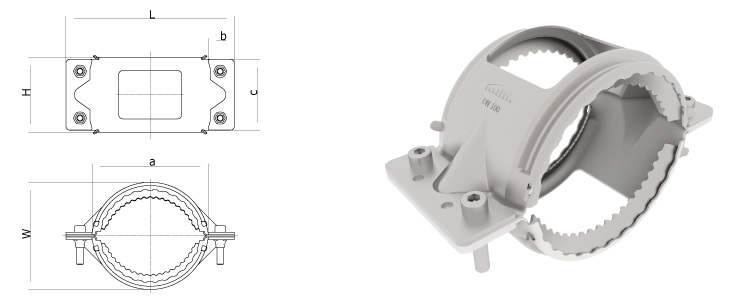

| Article number. | DN | DN | Angle | Länge | Höhe | Breite | Mass |
|---|---|---|---|---|---|---|---|
| 221261 | 50 | - | - | 132 | 76 | 88 | 0,45 |
| 221268 | 80 | - | - | 155 | 78 | 105 | 0,53 |
| 220750 | 100 | - | - | 211 | 93 | 145 | 0,90 |
| 221269 | 125 | - | - | 229 | 93 | 165 | 1,00 |
| 221270 | 150 | - | - | 260 | 102 | 196 | 1,20 |
| 221271 | 200 | - | - | 316 | 118 | 252 | 1,70 |
| 227039 | 250 | - | - | 394 | 140 | 318 | 2,30 |
| 227040 | 300 | - | - | 447 | 140 | 371 | 2,50 |
Alle Maße in mm, Gewichte sind Nenngewichte in kg
Technische Infos & Produktbeschreibung
Produktbeschreibung
Die PAM-GLOBAL® UNIGRIP Kralle dient zur Sicherung der Längskraftschlüssigkeit in Bereichen mit erhöhter Innendruckbelastung, wie im Rückstaubereich, an Druckschleifen von Hebeanlagen, an Richtungsänderungen im unteren Bereich von hohen Fallleitungen ohne Abgänge (z.B. Regenwasserfallleitungen) sowie bei Entwässerungssystemen mit Druckströmung. Die UNIGRIP Kralle kann wahlweise über Rapid- oder CV-Verbinder montiert werden.
Anwendungsbereich :
- Innendruckbelastung
Technische Infos
Längskraftschlüssigkeit:
DN 50-125 10 bar
DN 150-200 5 bar
DN 250-300 3 bar
DN 50-125 10 bar
DN 150-200 5 bar
DN 250-300 3 bar
- Werkstoff : Gehäuse und Schrauben: Stahl verzinktKrallensegment DN 50-200: Edelstahl 1.4021, DN 250-300: verzinkt
- Produktnormen : DIN EN 877
- Infos zum Recycling : Metallgehäuse vollständig recycelbar
Dazu passen folgende Produkte:

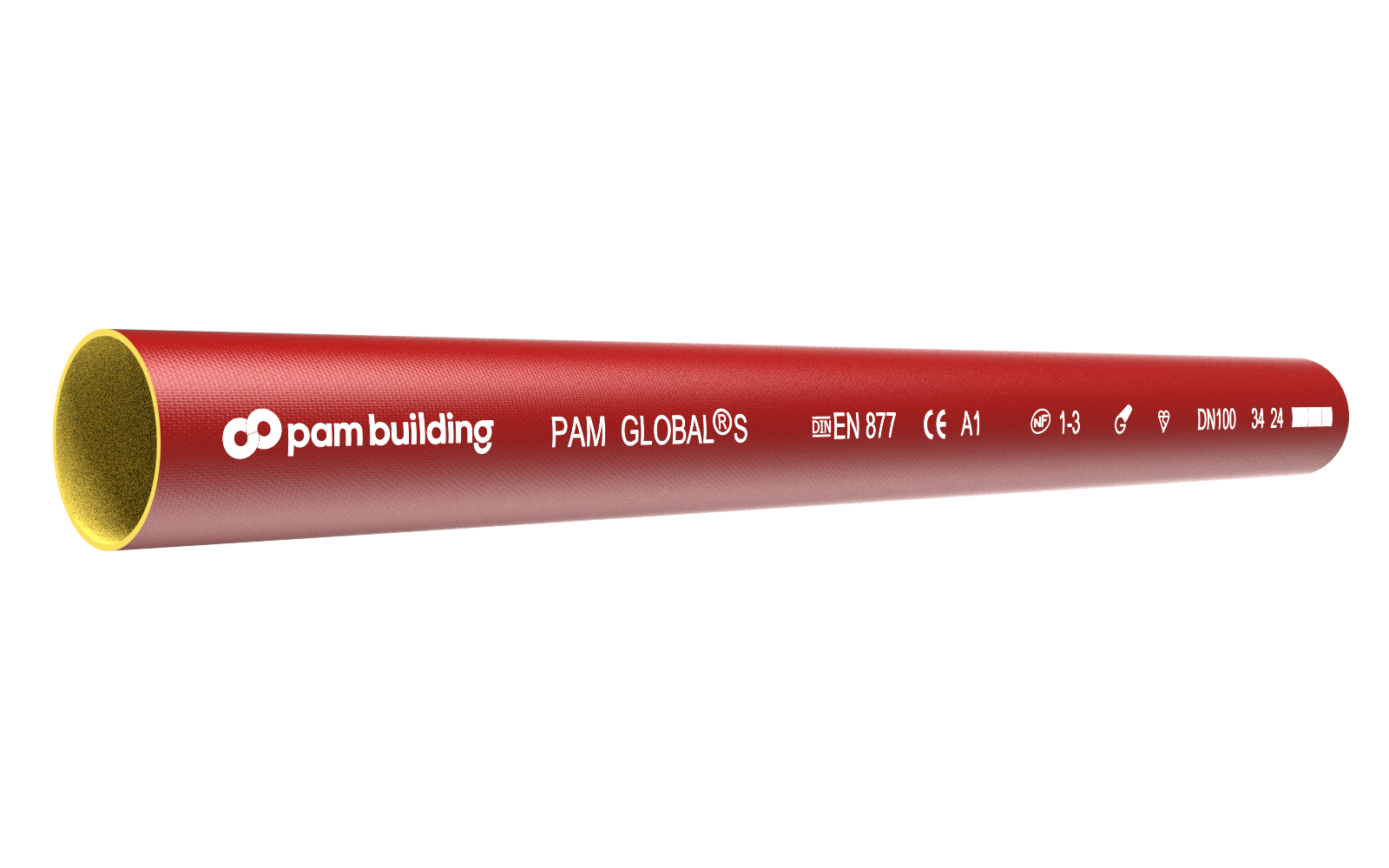

PAM-GLOBAL S Rohr DN80 3,0m
