PAM-GLOBAL Plus Abzweig 88° DN50x50

Artikel-Nr. : 155212

Beschreibung

Muffenlose Formstücke aus dem PAM-GLOBAL® Plus Programm eignen sich für den Abtransport von Sonderabwässern. Sie entsprechen der europäischen Norm EN 877 sowie der DIN 19522. Sie sind besonders empfohlen für fetthaltige Abwässer und sonstige Abwässer mit aggressiven Bestandteilen, und eignen sich neben der Verlegung im Gebäude auch für die Erdverlegung. Im System mit PAM-GLOBAL® Plus Rohren und Verbindern sind sie nichtbrennbar (A2, s1 d0 nach DIN EN 13501-1) und schallgeschützt.88° Abzweige dienen für den Anschluss von (Sammel-)anschlussleitungen an Fallleitungen. Der 45° Einlaufwinkel entspricht gemäß DIN 1986-100 einem Innenradius und erlaubt dadurch die Bemessung der Fallleitung mit höherem Qmax (siehe Tabelle 8 der DIN 1986-100 2016-09).

Produktvarianten Technische Infos BIM

Produktvarianten

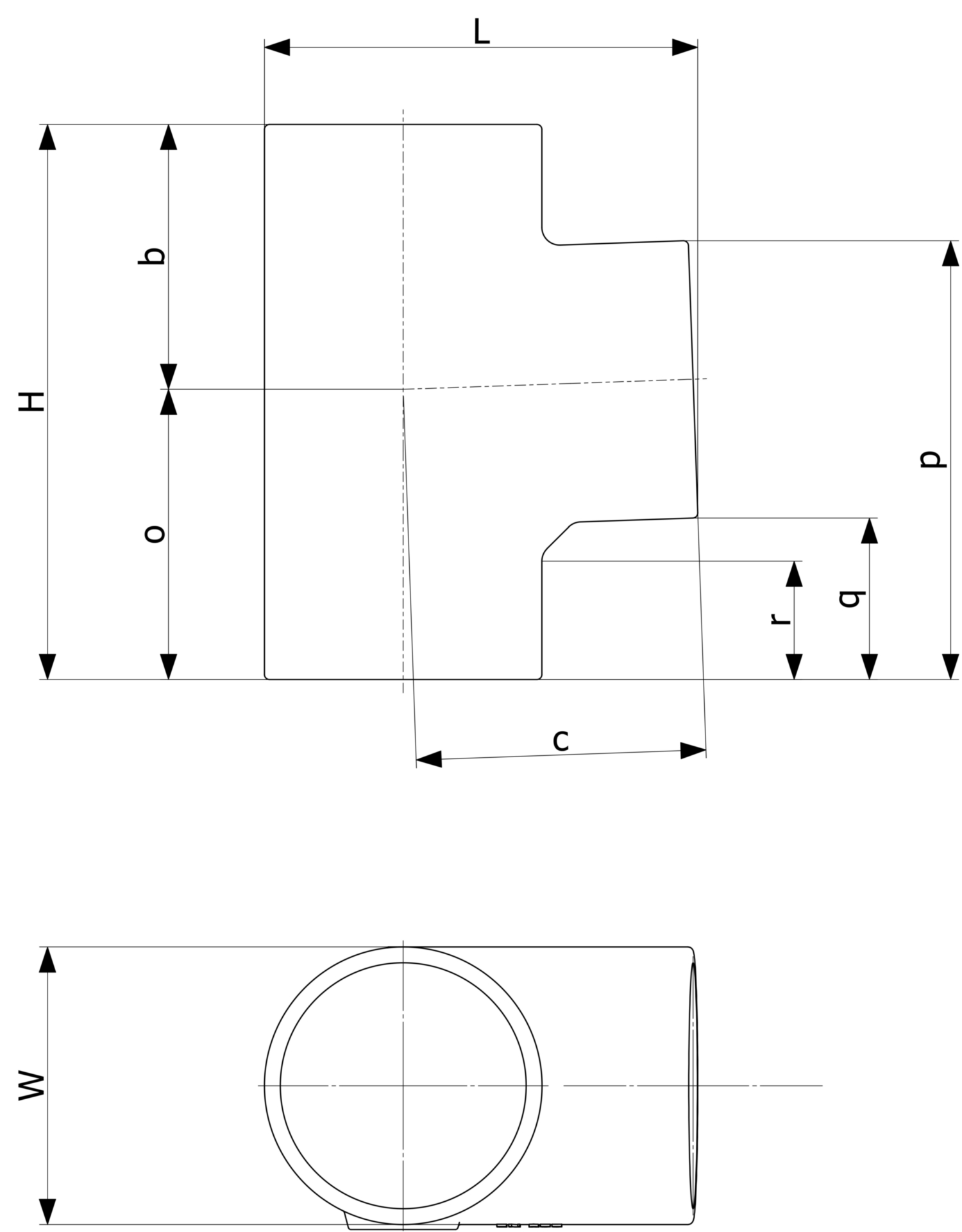

Article number. DN DN Angle Länge Höhe Breite Mass
155212 50 50 88 110 145 58 1,00
176745 80 80 88 138 180 83 1,60
176744 80 50 88 132 160 83 1,50
155244 100 50 88 161 170 110 2,00
155253 100 100 88 172 220 110 2,80
176746 100 80 88 166 190 110 2,40
173022 125 100 88 199 235 135 4,20
288082 125 125 88 205 260 135 5,00
271545 150 125 88 232 275 160 6,10
288225 150 100 88 227 245 160 5,60
288083 150 150 88 237 300 160 6,70

Alle Maße in mm, Gewichte sind Nenngewichte in kg

Technische Infos & Produktbeschreibung

Produktbeschreibung

Muffenlose Formstücke aus dem PAM-GLOBAL® Plus Programm eignen sich für den Abtransport von Sonderabwässern. Sie entsprechen der europäischen Norm EN 877 sowie der DIN 19522. Sie sind besonders empfohlen für fetthaltige Abwässer und sonstige Abwässer mit aggressiven Bestandteilen, und eignen sich neben der Verlegung im Gebäude auch für die Erdverlegung. Im System mit PAM-GLOBAL® Plus Rohren und Verbindern sind sie nichtbrennbar (A2, s1 d0 nach DIN EN 13501-1) und schallgeschützt.88° Abzweige dienen für den Anschluss von (Sammel-)anschlussleitungen an Fallleitungen. Der 45° Einlaufwinkel entspricht gemäß DIN 1986-100 einem Innenradius und erlaubt dadurch die Bemessung der Fallleitung mit höherem Qmax (siehe Tabelle 8 der DIN 1986-100 2016-09).

Anwendungsbereich :

  • Sonderabwässer
  • Großküchenbereich: Zuleitung/Belüftung von Fettabscheidern
  • Chemieverarbeitende Betriebe
  • Nicht-industrielle Labors, z. B. Schulen, Gesundheitswesen
  • Versorgungsbereiche im Gesundheitswesen, Thermalbäder etc.
  • Mineralölhaltige Abwässer
  • Schlachthöfe und Betriebe der Fleischverarbeitung

Produktvorteile :

  • Besonders widerstandsfähig
  • Druckbeständig
  • Vorbeugender Brandschutz
  • Robust & verschleißfest
  • Geräuscharmer Betrieb
  • Unempfindlich gegenüber Hitze & Kälte

Technische Infos

Heißwasserbeständigkeit : 24h bei 95°C Beständigkeit gegen Temperaturwechsel: 1500 Zyklen zwischen 15°C und 93°C Beständigkeit gegen Salzsprühnebel: 1500 StundenBeständigkeit gegen Abwasser: geprüft 30 Tage bei 50°C Beständigkeitsbereich 2 ≤ pH ≤ 12

Coating description

Pulverbeschichtung (300 µm)
  • Werkstoff : Gusseisen
  • Produktnormen : DIN EN 877, DIN 19522, GEG Gütesicherung RAL-GZ 698
  • Brandverhalten :
    Brandverhalten A2, s1 d0 nach DIN EN 13501-1 / Baustoffklasse A2 nach DIN 4102-1 (nichtbrennbar)
  • Schallschutz : Erfüllt alle Anforderungen der DIN 4109 / VDI 4100
  • Recyclinganteil : 99%
  • Infos zum Recycling : Vollständig recycelbar;
    Komplette Rückführung in Wertstoffkreislauf für Eisenprodukte problemlos möglich.
