PAM-GLOBAL SVB Steckverbinder Brandschutz DN50
Artikel-Nr. : 239783
Beschreibung
Die PAM-GLOBAL® SVB Steck-Verbindung-Brandschutz ist Teil verschiedener Abschottungssysteme für Deckendurchführungen bei Mischinstallationen aus Guss/Kunststoff. In Kombination mit der dazugehörigen Isover-Isolierung (siehe SVB MBS Set) oder Intumeszenzmatte (siehe SVB IBS Set) und Kennzeichnungsschild kann sie nach Bauartgenehmigung Z-19.53-2381 oder Z-19.53-2380 als Abschottung in Decken F90 bzw. F120 verwendet werden. Der SVB kann dabei alternativ als Übergang Kunststoff-Guss in der Anschlussleitung, oder als Verbindung innerhalb des Guss-Fallrohrs montiert werden. Details siehe Bauartgenehmigungen.
Produktvarianten

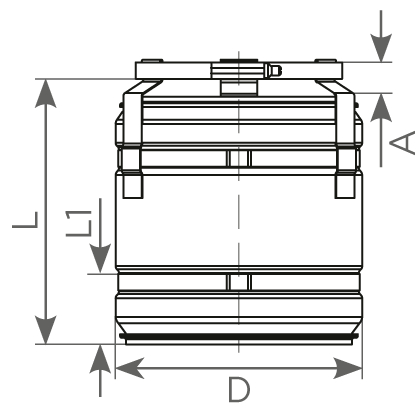

| Article number. | DN | DN | Angle | Länge | Höhe | Breite | Mass |
|---|---|---|---|---|---|---|---|
| 239783 | 50 | 56 | - | 90 | 107 | 90 | 0,50 |
| 239784 | 80 | - | - | 116 | 128 | 116 | 0,80 |
| 239785 | 100 | - | - | 135 | 157 | 135 | 1,00 |
| 239787 | 125 | - | - | 164 | 172 | 164 | 1,20 |
| 239788 | 150 | - | - | 187 | 173 | 187 | 1,40 |
Alle Maße in mm, Gewichte sind Nenngewichte in kg
Technische Infos & Produktbeschreibung
Produktbeschreibung
Anwendungsbereich :
- Gebäudeinstallation
- Brandschutz
Technische Infos
- Produktnormen : Bauprodukt geregelt nach der allgemeinen bauaufsichtlichen Zulassung (abZ) Z-19.17-2130 für Rohrleitungen aus Metall- und Kunststoffrohren nach DIN 4102 Teil 11., Geprüfte und zugelassene Brandschutzlösungen für die Mischinstallation von brennbaren Kunststoff- Abflussrohren an SML-Abflussrohre, gemäß der allgemeinen Bauartgenehmigung (aBGs) Z-19.53-2381 / Z-19.53-2380 zu erstellen und zu kennzeichnen.
