HDE DACHENTWÄSSERUNGSSYSTEM MIT DRUCKSTRÖMUNG
Nach DIN 1986-100 kann die Regenentwässerung über planmäßig vollgefüllt betriebene Regenwasserleitungen mit Druckströmung erfolgen. Dieses System bezeichnen wir bei Pam Building als Hochleistungs-Dachentwässerungs-System (HDE-System).
Dieses System arbeitet mit Druckströmung nach dem Schwerkraftprinzip: Regenwasserleitungen werden vollgefüllt und mittels geodätischem Höhenunterschied betrieben, welcher den Höhenunterschied zwischen Dachablauf und Rückstauebene (Übergang auf Teilfüllung) beschreibt. Hierdurch ergeben sich beim HDE-System kleinere Rohrdimensionen als bei herkömmlichen Anlagen.
Grundlage für Planung, Dimensionierung und Verlegung ist die DIN 1986, Teil 100 sowie die DIN EN 12056. Die Leistungskurven der Dachabläufe werden nach DIN EN 1253-2 erstellt.

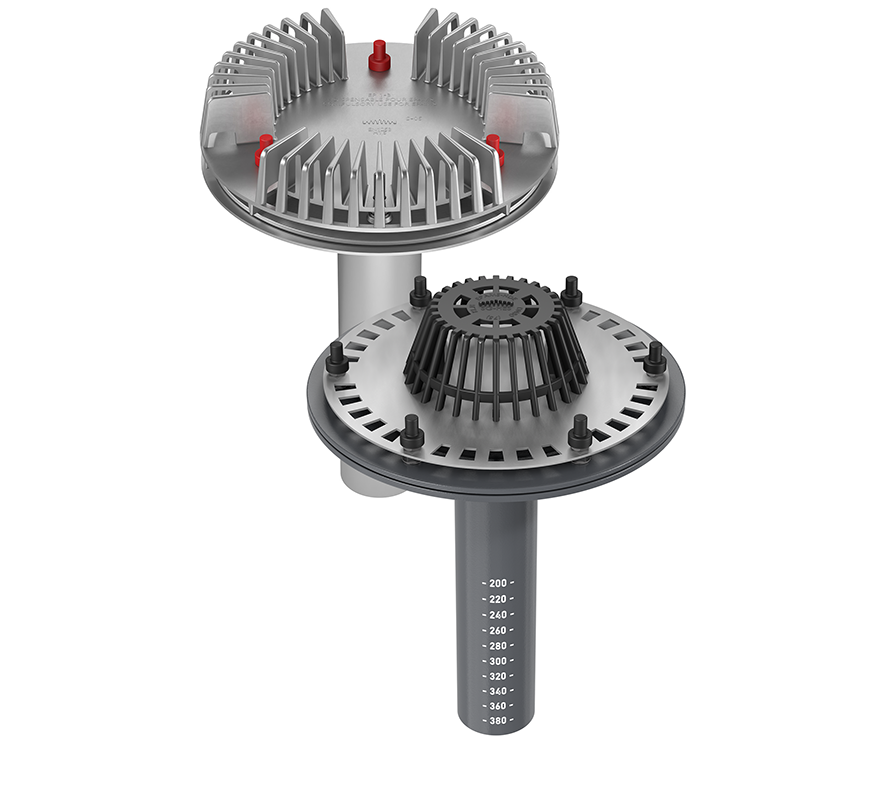

Lieferprogramme für HDE:
- HDE-INO Plus DN 80 aus Gusseisen
- HDE-ULTRA DN 80 aus Gusseisen
- HDE-UNO24 DN 80-100 aus Edelstahl
- HDE-UNO24 waagerecht DN 50 und DN 80
HDE DACHENTWÄSSERUNGSSYSTEM MIT DRUCKSTRÖMUNG
Nach DIN 1986-100 kann die Regenentwässerung über planmäßig vollgefüllt betriebene Regenwasserleitungen mit Druckströmung erfolgen. Dieses System bezeichnen wir bei Pam Building als Hochleistungs-Dachentwässerungs-System (HDE-System).
Dieses System arbeitet mit Druckströmung nach dem Schwerkraftprinzip: Regenwasserleitungen werden vollgefüllt und mittels geodätischem Höhenunterschied betrieben, welcher den Höhenunterschied zwischen Dachablauf und Rückstauebene (Übergang auf Teilfüllung) beschreibt. Hierdurch ergeben sich beim HDE-System kleinere Rohrdimensionen als bei herkömmlichen Anlagen.
Grundlage für Planung, Dimensionierung und Verlegung ist die DIN 1986, Teil 100 sowie die DIN EN 12056. Die Leistungskurven der Dachabläufe werden nach DIN EN 1253-2 erstellt.
Lieferprogramme für HDE:
- HDE-INO Plus DN 80 aus Gusseisen
- HDE-ULTRA DN 80 aus Gusseisen
- HDE-UNO24 DN 80-100 aus Edelstahl
- HDE-UNO24 waagerecht DN 50 und DN 80
KONVENTIONELLE DACHENTWÄSSERUNG
Die Freispiegelentwässerung (FSE) ist die herkömmliche Art der Regenentwässerung. Dabei fließt das Regenwasser über Dachabläufe oder -rinnen durch teilgefüllte Leitungen bis in die öffentliche Kanalisation. Das Rohrleitungssystem ist mit Gefälle verlegt.
PAM GLOBAL® Dachabläufe sind auch für diesen Einsatzbereich bestens geeignet und entsprechend geprüft.

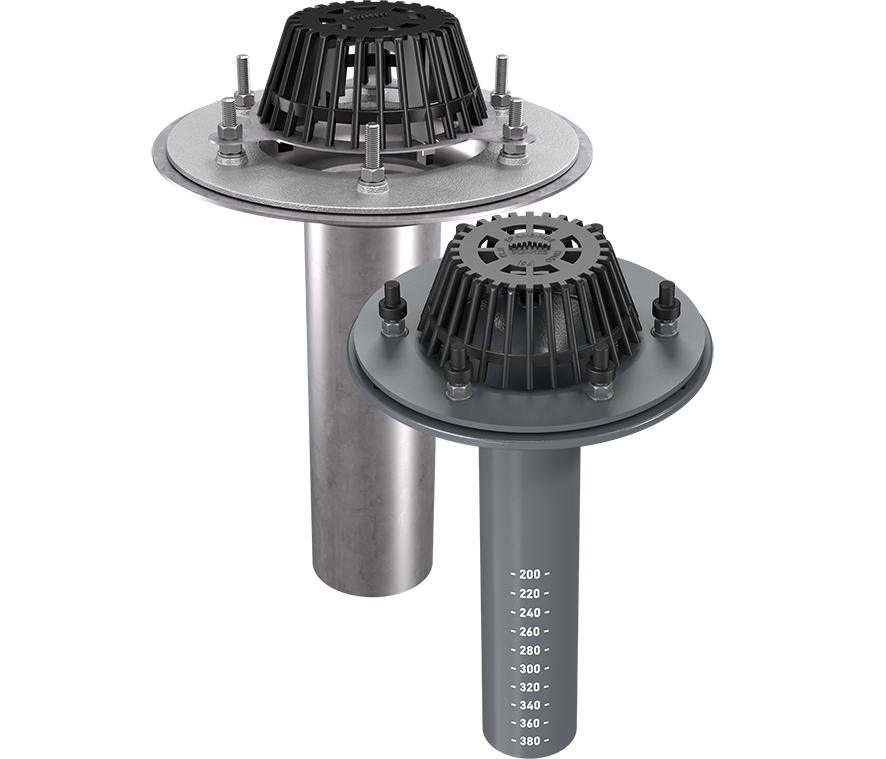

Lieferprogramme für Freispiegelentwässerung:
- ULTRA DN 80 aus Gusseisen
- UNO 24 aus Edelstahl DN 80 bis DN 125 aus Edelstahl
- INO Plus DN 80 aus Gusseisen
- INO Plus DN 80 aus Gusseisen begehbar/befahrbar
KONVENTIONELLE DACHENTWÄSSERUNG
Die Freispiegelentwässerung (FSE) ist die herkömmliche Art der Regenentwässerung. Dabei fließt das Regenwasser über Dachabläufe oder -rinnen durch teilgefüllte Leitungen bis in die öffentliche Kanalisation. Das Rohrleitungssystem ist mit Gefälle verlegt.
PAM GLOBAL® Dachabläufe sind auch für diesen Einsatzbereich bestens geeignet und entsprechend geprüft.
Lieferprogramme für Freispiegelentwässerung:
- ULTRA DN 80 aus Gusseisen
- UNO 24 aus Edelstahl DN 80 bis DN 125 aus Edelstahl
- INO Plus DN 80 aus Gusseisen
- INO Plus DN 80 aus Gusseisen begehbar/befahrbar

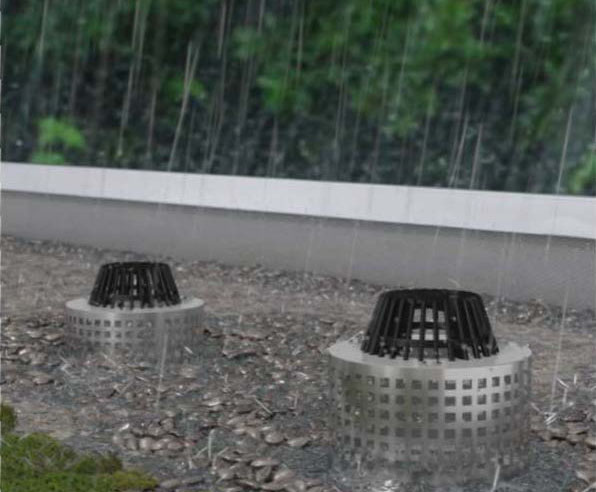

NOTENTWÄSSERUNGSSYSTEME
Flachdächer müssen heute überwiegend mit einer Notentwässerung ausgestattet werden.

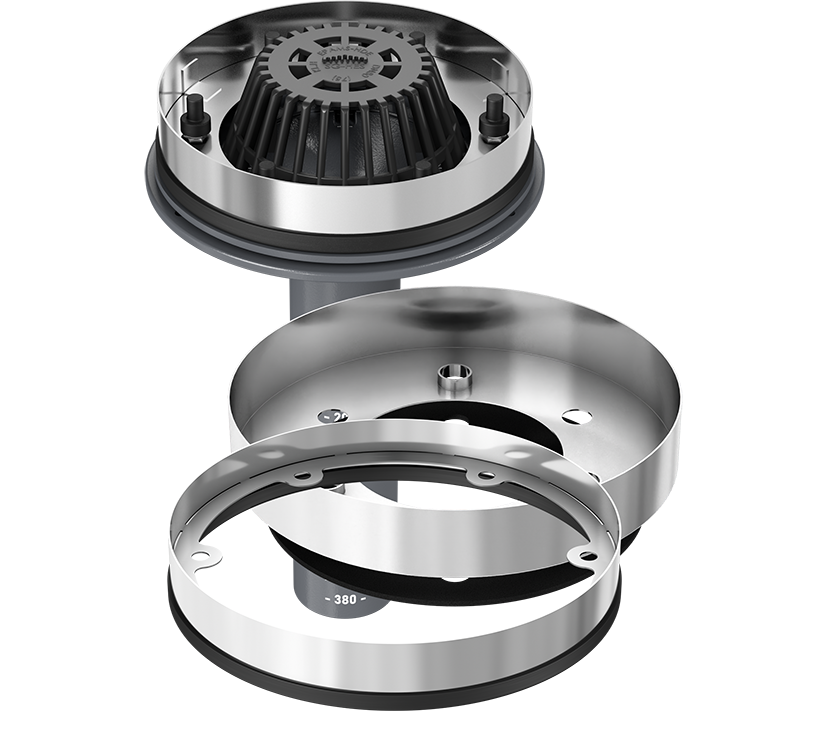

Alle PAM GLOBAL® Dachabläufe lassen sich ganz einfach zu Notabläufen umrüsten. Dies geschieht mithilfe von Notaufsatzringen, die für jede erforderliche Anstauhöhe passende Lösungen bieten. Bei Starkregen unterstützen die Notabläufe das Hauptentwässerungssystem
und sorgen für Sicherheit.
NOTENTWÄSSERUNGSSYSTEME
Flachdächer müssen heute überwiegend mit einer Notentwässerung ausgestattet werden.
Alle PAM GLOBAL® Dachabläufe lassen sich ganz einfach zu Notabläufen umrüsten. Dies geschieht mithilfe von Notaufsatzringen, die für jede erforderliche Anstauhöhe passende Lösungen bieten. Bei Starkregen unterstützen die Notabläufe das Hauptentwässerungssystem
und sorgen für Sicherheit.
PAM GLOBAL® DACHDURCHFÜHRUNG

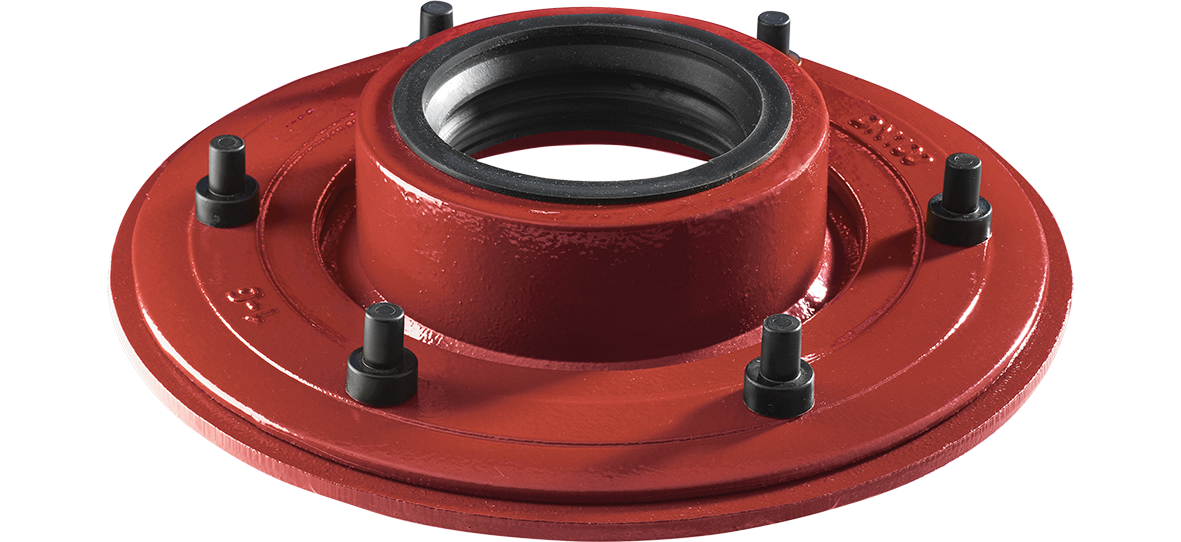

Zur schnellen und besseren Dachabdichtung von Be-und Entlüftungsrohren wurde die Dachdurchführung für SML-Rohre entwickelt. Sowohl die Dachabdichtung als auch die Dampfsperre werden einfach in die Fest- und Losflanschkonstruktion eingeklemmt. Die wasserdichte Abdichtung zwischen Rohr und Dachdurchführung wird über eine eingelegte Profil-Dichtung erreicht.
PAM GLOBAL® DACHDURCHFÜHRUNG
Zur schnellen und besseren Dachabdichtung von Be-und Entlüftungsrohren wurde die Dachdurchführung für SML-Rohre entwickelt. Sowohl die Dachabdichtung als auch die Dampfsperre werden einfach in die Fest- und Losflanschkonstruktion eingeklemmt. Die wasserdichte Abdichtung zwischen Rohr und Dachdurchführung wird über eine eingelegte Profil-Dichtung erreicht.
UNSER BERECHNUNGSSERVICE FÜR SIE
Die Auslegung von Dachentwässerungssystemen mit Druckströmung (HDE) ist eine komplexe Angelegenheit. Gerne übernehmen wir das für Sie!
Dazu benötigen wir von Ihnen einige Informationen und Unterlagen.
Laden Sie einfach hier die Checkliste herunter! Die benötigten Informationen senden Sie bitte an technik.pambuilding@saint-gobain.com.
Bei Fragen können Sie uns auch unter 02203 9784 310 telefonisch kontaktieren.
